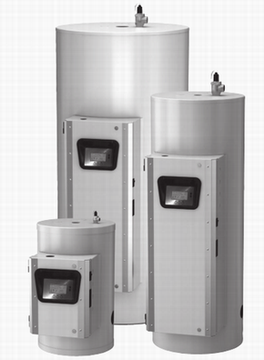

18KW酒店/商用電鍋爐控制板
電源輸入:
輸入電源AC24V,經過電源處理模塊改變，輸出電壓5V供MCU工作；
信號輸入：
溫度傳感器：PT100溫度傳感器，溫度范圍0℃～100.0℃，測量精度±1℃；
電壓傳感器：檢測電源輸入電壓，高低壓保護功能；
電流傳感組1：電流傳感器檢測每個加熱管相線的電流值
電流傳感組2：電流傳感器檢測每個加熱管相線的電流值
電流傳感組3：電流傳感器檢測每個加熱管相線的電流值
電流傳感組4：電流傳感器檢測每個加熱管相線的電流值
電流傳感組5：電流傳感器檢測每個加熱管相線的電流值
超溫保護開關：檢測加熱溫度，過熱保護功能；
液位保護開關：檢測水箱，低液位保護功能；
漏電保護開關：漏電停止輸出，保護功能；
預留保護開關量2個：外部保護開關量輸入，增加產品安全性；
PLC聯動控制信號輸入：開關信號輸入，控制設備的啟動和停止；
控制輸出：
加熱繼電器1：控制加熱管的加熱
加熱繼電器2：控制加熱管的加熱
加熱繼電器3：控制加熱管的加熱
加熱繼電器4：控制加熱管的加熱
加熱繼電器5：控制加熱管的加熱
備用繼電器：數量3個，做運行狀態輸出或者故障報警輸出用，后續研發時可根據需求任意定義；
通信控制：
RS232通信接口：與操作面板通信功能；
以太網通信擴展口：產品通信擴展功能，可以通過網絡控制設備的啟動和停止；
操作面板：
按鍵；薄膜按鍵，數量5個，分別是菜單/確認鍵、返回/退出鍵、幫助鍵、上切換鍵和下切換鍵；
液晶屏：白底黑字（12864）；
時鐘IC：定時時間設置，定時功能；

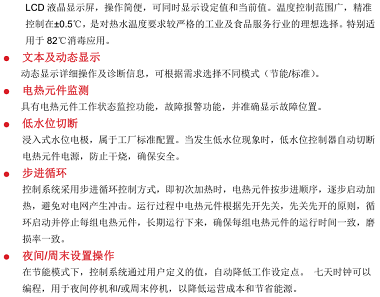

產品功能特色：
1、微電腦控制，全自動運行，具有開機自檢功能。
2、多種保護功能：超溫、缺水、干燒、漏電。
3、有當前水溫和運行狀態顯示。
4、多種輸入端子：外部起動、外部停止、外部報警1、外部報警2
5、多種輸出端子：報警燈輸出、多功能故障輸出1、多功能輸出2、運行輸出、停止輸出、漏電保護輸出。
6、多種傳感器輸入：溫度傳感、漏電傳感、水位傳感、防干燒傳感。
7、多檔功率加熱輸出。
8、時鐘定時與校對。
9、全新液晶控制節能系統，自行設置，定時運行，配合“分時電價”供電政策，節約能源。
10、良好的人機交互界面： A，LED指示燈；
B，中文、英文液晶顯示屏；
11、具有以太網擴展功能。
12、控制板設計需符合國內的3C標準。
顯示控制板屏幕（英文版）：
|
.bmp)
.bmp)
.bmp)
.bmp)
